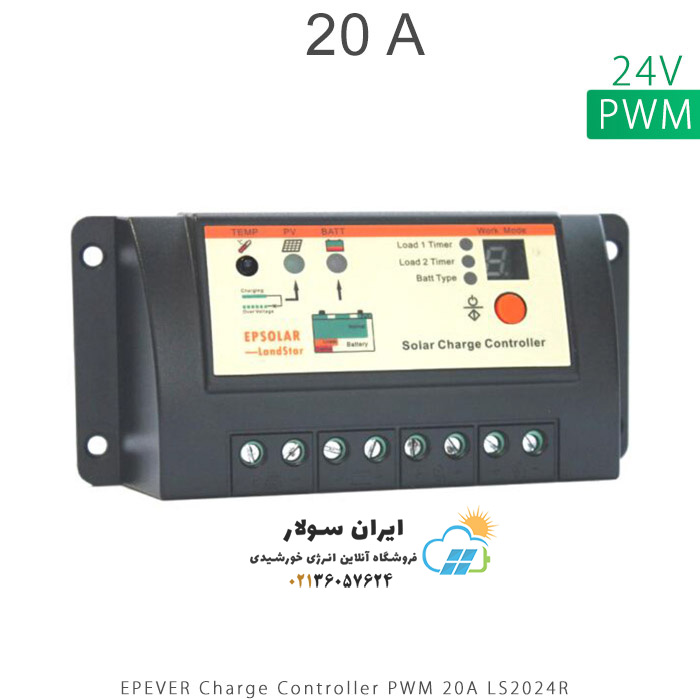

شارژ کنترلر 20A و 24V مدل PWM سری LS2024R برند EPEVEREPEVER Solar Charge Controller 20A LS Series PWM LS2024R

شارژ کنترلر 20 آمپر LS مدل LS2024R مناسب چه پنل خورشیدی می باشد؟

تکنولوژی این شارژ کنترلر PWM است و تا 20 آمپر را می‌تواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 ولت است (انتخاب اتوماتیک) ابعاد شارژ کنترلر LS2024R برابر با 144 – 75 – 45 میلیمتر است و 250 گرم وزن دارد. پنل‌ های خورشیدی‌ که ولتاژ مدار باز آنها کمتر از 50 ولت باشد و جریانی کمتر از 20 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا پنل‌های خورشیدی زیر 800 وات مناسب شارژ کنترلر LS2024R هستند. البته این قطعی نیست و محدودیت‌های مذکور باید در هر پنل خورشیدی تایید شود. این شارژ کنترلر تا 20 آمپر را می‌تواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 32 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان می‌توانید از شارژ کنترلرهای MPPT استفاده کنید. سری R با قابلیت تشخیص روز و شب و همچنین Timer هوشمند، انتخاب بسیار مناسبی برای سیستم‌های روشنایی خورشیدی کوچک است. از نظر حفاظتی مشابه سری B است. حالت‌های مختلف اعم از حالت شارژ ، دشارژ ، حالت خاموش ، خطاها و … از طریق LED ها رمزگشایی می‌شود. ولتاژ شارژ باتری 8 الی 32 ولت است و از طریق شاخص LED می‌توانید میزان دشارژ را اندازه گیری کنید.

ویژگی های کیفی شارژ کنترلر 20 آمپر LS مدل LS2024R

– کنترلر PWM قابلیت شارژ باتری با سه مرحله Bulk ، Boost\Equalize و Float – مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel – شاخص‌های LED برای مشخص کردن وضعیت باتری ، پنل و بار – قابلیت تشخیص روز و شب – قابلیت Timer هوشمند – کلید برای خاموش/روشن بار و انتخاب نوع باتری – حفاظت الکترونیکی شامل 1- حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection) 2- حفاظت اضافه ولتاژ خروجی ( Load Overload Protection) 3- حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection ) 4- حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )

آموزش اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی (برای راه اندازی لازم است که به ترتیب زیر توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد) اتصال به سیستم 1- ابتدا باید باتری به شارژ کنترلر متصل شود . 2-بعد از آن پنل خورشیدی متصل می‌شود . 3-در آخر بار مصرفی می تواند وصل شود. خروج از سیستم 1-ابتدا بارها از شارژ کنترلر قطع می‌شوند. 2-بعد از آن پنل خورشیدی قطع می‌شود. 3-در انتها باتری از مدار خارج می شود.
