بیشیه ولتاژ مدار باز: 50 ولت
بیشینه جریان: 10 آمپر
تکنولوژی PWM
پورت RS485
پورت سنسور دما
قابلیت کنترل زمان
بدون LCD
810,000 تومان
مشاوره با کارشناسان: 36057624-021

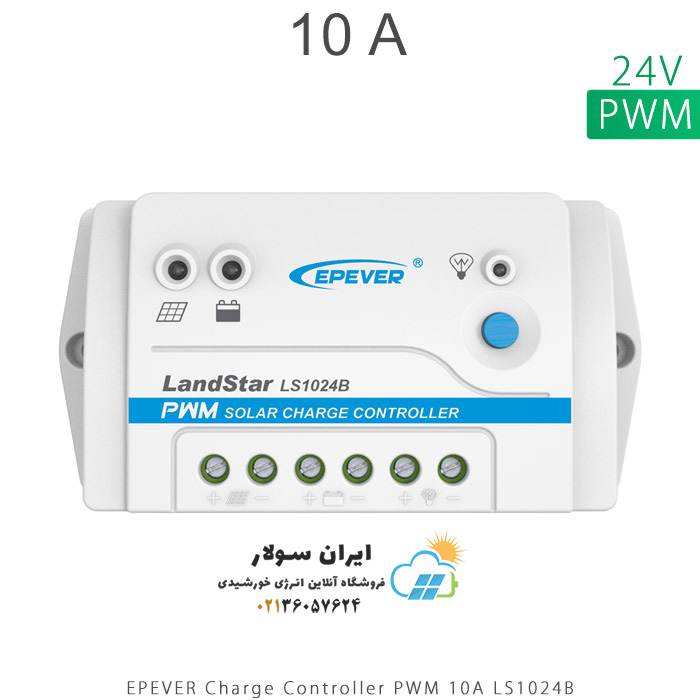

تکنولوژی این شارژ کنترلر PWM است و تا 10 آمپر را می‌تواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 ولت است (انتخاب اتوماتیک) ابعاد شارژ کنترلر LS1024B برابر با 139 – 70 – 37 میلیمتر است و 130 گرم وزن دارد.
پنل‌های خورشیدی‌ای که ولتاژ مدار باز آنها کمتر از 50 ولت باشد و جریانی کمتر از 10 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا پنل‌های خورشیدی زیر 400 وات مناسب شارژ کنترلر LS1024B هستند. البته این قطعی نیست و محدودیت‌های مذکور باید در هر پنل خورشیدی تایید شود.
این شارژ کنترلر تا 10 آمپر را می‌تواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 32 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان می‌توانید از شارژ کنترلرهای MPPT استفاده کنید.

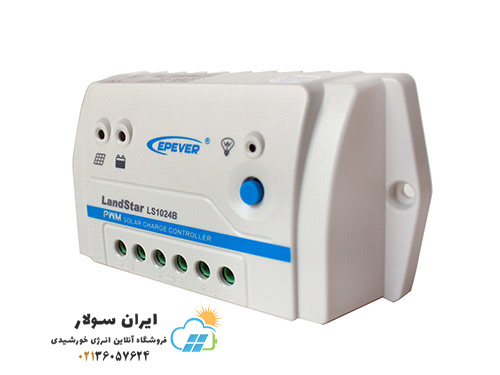

سری B، سری قابل برنامه‌ریزی Land star است. Heat Sink آلومینیومی باعث می‌شود در دماهای بالا هم قابلیت کارکرد مناسبی داشته باشد . کابل RS 485 ، قابلیت ارتباط با کامپیوتر یا دیگر وسایل مانیتورینگ جهت Real Time Monitoring را ممکن کرده است. حفاظت هایی از جمله حفاظت Reverse Polarity برای آرایه و باتری به آن اضافه شده است.
کنترلرهای سری LS، ساده ترین شارژکنترلرهای موجود هستند، اما سری B از پیشرفته‌ترین تکنیک‌های دیجیتال بهره‌مند هستند. ارتباط بین کاربر و دستگاه از طریق 3 عدد LED و 1 کلید صورت می‌پذیرد. 1 عدد LED وضعیت شارژ باتری را مشخص می‌کنند. یک LED برای وضعیت پنل و یک LED برای وضعیت بار به کار رفته است. با کمک کلید می توان خروجی بار شارژکنترلر را خاموش و روشن کرد و نوع باتری را از بین Sealed، Flooded و Gel انتخاب کرد.
– کنترلر PWM قابلیت شارژ باتری با سه مرحله Bulk ، Boost\Equalize و Float
– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel
– شاخص‌های LED برای مشخص کردن وضعیت باتری ، پنل و بار
– پورت RS485
– کلید برای خاموش/روشن بار و انتخاب نوع باتری
– حفاظت الکترونیکی شامل
1- حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection)
2- حفاظت اضافه ولتاژ خروجی ( Load Overload Protection)
3- حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection )
4- حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )
| LS1024B | Type |
| 12/24VDC Auto | Nominal Voltage System |
| 10A | Rated Charge Current |
| 10A | Rated Discharge Current |
| 8V ~ 32V | Battery Voltage Input Range |
| 50V | Max PV open circuit Voltage |
| < 7.8mA | Self Consumption |
| ≤0.28V | Charge Circuit Voltage Drop |
| ≤0.20V | Discharge Circuit Voltage Drop |
| – | USB Input Interface |
| -3mV/℃/2V | Temperature Compensation Coefficient |
| -35℃ ～ +55℃ | Working Environment Temperature |
| ≤95%,(N.C.) | Humidity |
| IP30 | Enclosure |
| Common Positive | Grounding |
| 139 -70 -37 mm | Overall Dimension |
| 126 mm | Mounting Dimension |
| Φ4.3 | Mounting Whole Size |
| 4mm2 | Terminal Size |
| 0.13kg | Net Weight |
پنل خورشیدی 330 وات – شارژ کنترلر LS1024B – باتری ها به صورت 24 ولت
پنل خورشیدی 300 وات – شارژ کنترلر LS1024B – باتری ها به صورت 24 ولت
پنل خورشیدی 280 وات – شارژ کنترلر LS1024B – باتری ها به صورت 24 ولت
نحوه اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی (برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد.)
اتصال به سیستم
1- ابتدا باید باتری به شارژ کنترلر متصل شود .
2-بعد از آن پنل خورشیدی متصل می‌شود .
3-در آخر بار مصرفی می تواند وصل شود.
خروج از سیستم
1-ابتدا بارها از شارژ کنترلر قطع می‌شوند.
2-بعد از آن پنل خورشیدی قطع می‌شود.
3-در انتها باتری از مدار خارج می شود .
