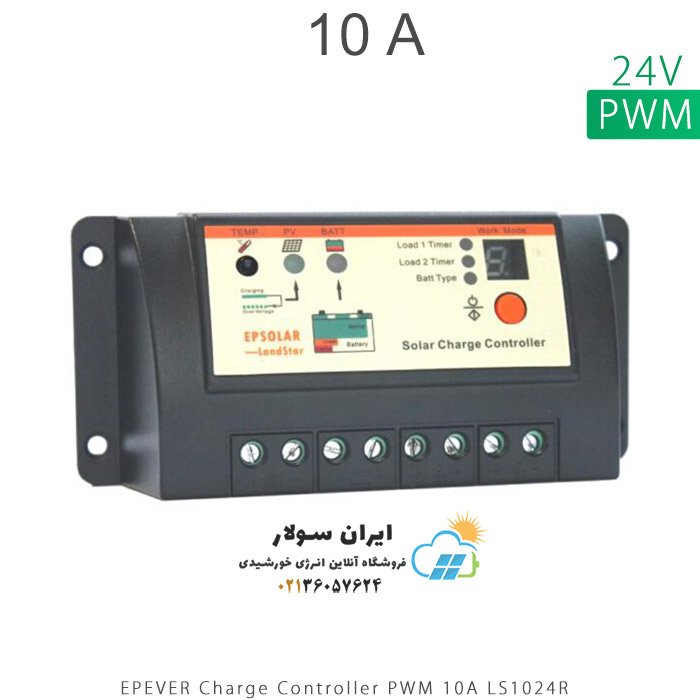

تکنولوژی این شارژ کنترلر PWM است و تا 10 آمپر را می‌تواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 ولت است (انتخاب اتوماتیک) ابعاد شارژ کنترلر LS1024R برابر با 140 – 65 – 34 میلیمتر است و 150 گرم وزن دارد.
پنل‌های خورشیدی‌ای که ولتاژ مدار باز آنها کمتر از 50 ولت باشد و جریانی کمتر از 10 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا پنل‌های خورشیدی زیر 400 وات مناسب شارژ کنترلر LS1024R هستند. البته این قطعی نیست و محدودیت‌های مذکور باید در هر پنل خورشیدی تایید شود.
این شارژ کنترلر تا 10 آمپر را می‌تواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 32 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان می‌توانید از شارژ کنترلرهای MPPT استفاده کنید.
سری R با قابلیت تشخیص روز و شب و همچنین Timer هوشمند، انتخاب بسیار مناسبی برای سیستم‌های روشنایی خورشیدی کوچک است. از نظر حفاظتی مشابه سری B است. حالت‌های مختلف اعم از حالت شارژ ، دشارژ ، حالت خاموش ، خطاها و … از طریق LED ها رمزگشایی می‌شود .
ولتاژ شارژ باتری 8 الی 32 ولت است و از طریق شاخص LED می‌توانید میزان دشارژ را اندازه گیری کنید.
– کنترلر PWM قابلیت شارژ باتری با سه مرحله Bulk ، Boost\Equalize و Float
– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel
– شاخص‌های LED برای مشخص کردن وضعیت باتری ، پنل و بار
– قابلیت تشخیص روز و شب
– قابلیت Timer هوشمند
– کلید برای خاموش/روشن بار و انتخاب نوع باتری
– حفاظت الکترونیکی شامل
1- حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection)
2- حفاظت اضافه ولتاژ خروجی ( Load Overload Protection)
3- حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection )
4- حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )
| LS1024R | Type |
| 12/24V Auto | Nominal Voltage System |
| 10A | Rated Charge Current |
| 10A | Rated Discharge Current |
| 8V ~ 32V | Battery Voltage Input Range |
| 50V | Max PV open circuit Voltage |
| < 6mA | Self Consumption |
| — | USB Input Interface |
| -5mV/℃/2V | Temperature Compensation Coefficient |
| -35℃ ～ +55℃ | Working Environment Temperature |
| IP30 | Enclosure |
| Common Positive | Grounding |
| 140 -65-34 mm | Overall Dimension |
| 0.15kg | Net Weight |
آموزش اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی (نکته: لازم است که به این ترتیب توجه شود در غیر اینصورت شارژ کنترلر ممکن است از کار بیفتد.)
اتصال به سیستم
1- ابتدا باید باتری به شارژ کنترلر متصل شود .
2-بعد از آن پنل خورشیدی متصل می‌شود .
3-در آخر بار مصرفی می تواند وصل شود.
خروج از سیستم
1-ابتدا بارها از شارژ کنترلر قطع می‌شوند.
2-بعد از آن پنل خورشیدی قطع می‌شود.
3-در انتها باتری از مدار خارج می شود .
