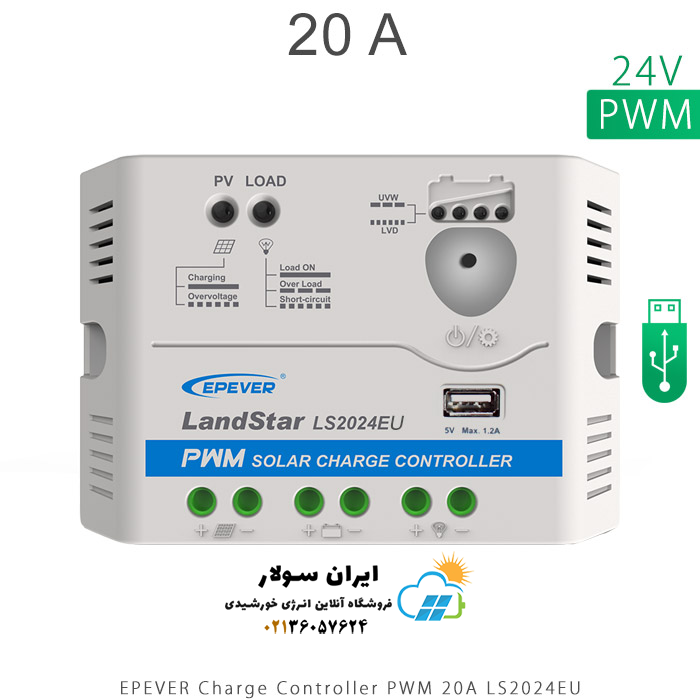

شارژ کنترلر 20 آمپر LS مدل LS2024EU دارای تکنولوژی این شارژ کنترلر PWM می باشد و تا 20 آمپر را می‌تواند از پنل خورشیدی دریافت و به باتری بدهد. ولتاژ سیستم به صورت انتخاب اتوماتیک 12 یا 24 ولت می باشد. پنل‌های خورشیدی که ولتاژ مدار باز آنها کمتر از 50 ولت باشد و جریان آنها کمتر از 20 آمپر باشد مناسب این شارژ کنترلر هستند. در واقع حدودا دو پنل خورشیدی 330 وات مناسب شارژ کنترلر LS2024 هستند. البته این قطعی نیست و محدودیت‌های مذکور باید در هر پنل خورشیدی تایید شود.

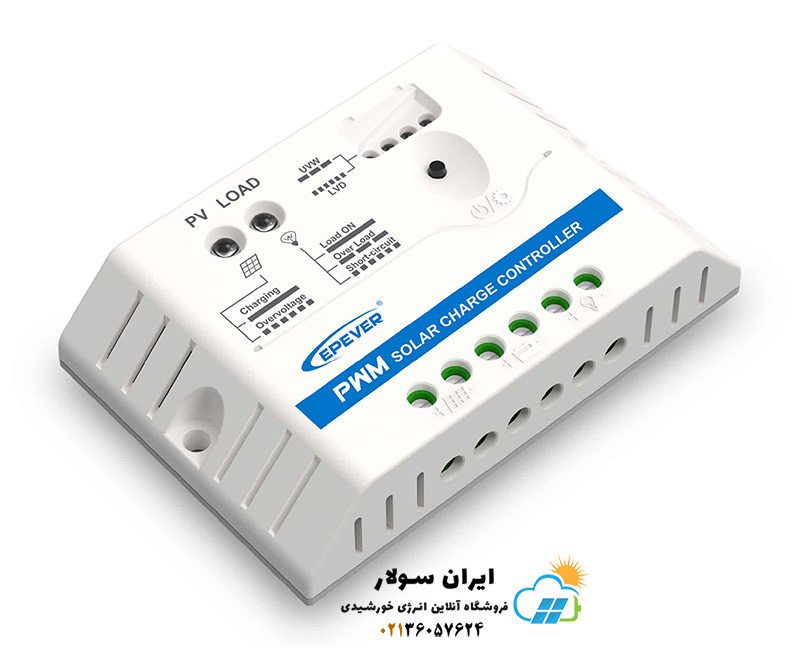

همانطور که در بالا ذکر کردیم این شارژ کنترلر تا 20 آمپر را می‌تواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 32 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان می‌توانید از شارژ کنترلرهای MPPT استفاده کنید. از ابتدایی‌ترین شارژ کنترلرها ، سری Land Star است که برای سیستم‌های کوچک و کم هزینه بسیار مناسب است. انواع مختلف این سری نمایشگر ندارند و حالت‌های مختلف اعم از حالت شارژ ، دشارژ ، حالت خاموش ، خطاها و … از طریق LED ها رمزگشایی می‌شود. ولتاژ شارژ باتری 8 الی 32 ولت است و از طریق شاخص LED میزان دشارژ اندازه گیری می شود. ابعاد شارژ کنترلر LS2024EU برابر با 148 – 86 – 35 میلیمتر است و 180 گرم وزن دارد. سری E و EU ساده‌ترین نوع شارژکنترلر است که دارای حفاظت‌های حداقلی، اضافه ولتاژ باتری و بار، اتصال کوتاه و دشارژ بیش از حد باتری می‌باشد. ارتباط بین کاربر و دستگاه توسط کلید برقرار می‌شود و برای بررسی حالات مختلف شارژکنترلر باید LEDهای دستگاه را رمزگشایی کرد. تفاوت سری E و EU در USB سری EU است که با ولتاژ 5 ولت و جریان 1.2 آمپر می‌تواند برای شارژ گوشی مورد استفاده قرار گیرد. کنترلرهای سری LS، ساده ترین شارژکنترلرهای موجود در بازار هستند، اما این سادگی به معنای عملکرد پایین آنها نیست. قیمت پایین و عملکرد مناسب، این سری را برای کسانی که نیاز به عملکرد ساده دارند بسیار محبوب کرده است. این کنترلر از نوع PWM است. تفاوت سری LS-EU با سری LS-E در این است که سری EU، پورت USB شارژر دارد که برای شارژ گوشی مناسب است. ارتباط بین کاربر و دستگاه از طریق 6 عدد LED و 1 کلید صورت می‌پذیرد. 4 عدد LED وضعیت شارژ باتری را مشخص می‌کنند. یک LED برای وضعیت پنل و یک LED برای وضعیت بار به کار رفته است . با کمک کلید می توان خروجی بار شارژکنترلر را خاموش و روشن کرد و نوع باتری را از بین Sealed، Flooded و Gel انتخاب کرد. در ویدیو پیش رو می‌توانید با ظاهر این شارژ کنترلر آشنا شوید. ( توجه: ویدیو صرفا برای نمایش سری LS است و شاید مدلی که در ویدیو است با محصول این صفحه یکی نباشد)
1- حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection) 2- حفاظت اضافه ولتاژ خروجی ( Load Overload Protection) 3- حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection ) 4- حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )
| LS2024EU | Type |
| 12/24VDC Auto | Nominal Voltage System |
| 20A | Rated Charge Current |
| 20A | Rated Discharge Current |
| 8V ~ 32V | Battery Voltage Input Range |
| 50V | Max PV open circuit Voltage |
| < 7mA | Self Consumption |
| ≤0.13V | Charge Circuit Voltage Drop |
| ≤0.17V | Discharge Circuit Voltage Drop |
| 5VDC/1.2A | USB Input Interface |
| -5mV/℃/2V | Temperature Compensation Coefficient |
| -35℃ ～ +55℃ | Working Environment Temperature |
| ≤95%,(N.C.) | Humidity |
| IP20 | Enclosure |
| Common Positive | Grounding |
| 148-86-35 mm | Overall Dimension |
| 138 mm | Mounting Dimension |
| Φ4.5 | Mounting Whole Size |
| 10AWG / 6mm2 | Terminal Size |
| 0.18 kg | Net Weight |
2 تا پنل 270 وات بصورت موازی >> شارژکنترلر LS2024EU >> باتری ها بصورت 24 ولت 2 تا پنل 320 وات بصورت موازی >> شارژکنترلر LS2024EU >> باتری ها بصورت 24 ولت 2 تا پنل 180 وات بصورت موازی >> شارژکنترلر LS2024EU >> باتری ها بصورت 24 ولت 2 تا پنل 200 وات بصورت موازی >> شارژکنترلر LS2024EU >> باتری ها بصورت 24 ولت 2 تا پنل 150 وات بصورت موازی >> شارژکنترلر LS2024EU >> باتری ها بصورت 12 ولت 2 تا پنل 100 وات بصورت موازی >> شارژکنترلر LS2024EU >> باتری ها بصورت 12 ولت 2 تا پنل 80 وات بصورت موازی >> شارژکنترلر LS2024EU >> باتری ها بصورت 12 ولت
| شاخص LED | رنگ | وضعیت | دستورالعمل |
| LED پنل خورشیدی | سبز | ممتد | In Charging |
| LED پنل خورشیدی | سبز | خاموش | No Charging |
| LED پنل خورشیدی | سبز | چشمک سریع | Battery Over Voltage |
| LED مصرف کننده یا لود | سبز | ممتد | Load On |
| LED مصرف کننده یا لود | سبز | خاموش | Load Off |
| LED مصرف کننده یا لود | سبز | چشمک آهسته | Load Over Load |
| LED مصرف کننده یا لود | سبز | چشمک سریع | Load Short Circuit |
اتصال به سیستم 1- ابتدا باید باتری به شارژ کنترلر متصل شود . 2-بعد از آن پنل خورشیدی متصل می‌شود . 3-در آخر بار مصرفی می تواند وصل شود. خروج از سیستم 1-در ابتدا بارها از شارژ کنترلر قطع می‌گردند. 2-در مرحله بعد پنل خورشیدی از آن قطع می‌شود. 3-در انتها باتری از مدار خارج می شود. نکته: برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد.
