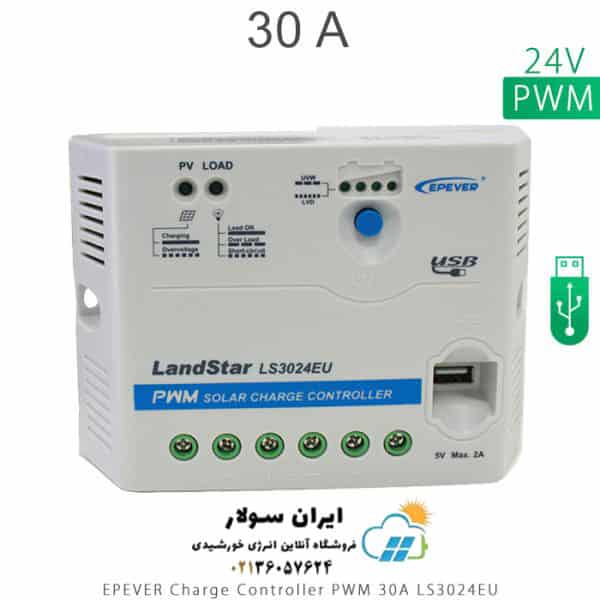

توضیحاتی در رابطه با شارژ کنترلر 30 آمپر LS مدل LS3024 E/EU تکنولوژی این شارژ کنترلر PWM است و تا 30 آمپر را می‌تواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 ولت است (انتخاب اتوماتیک) پنل‌های خورشیدی‌ای که ولتاژ مدار باز آنها کمتر از 50 ولت باشد و جریانی کمتر از 30 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا سه پنل خورشیدی 330 وات مناسب شارژ کنترلر LS3024 هستند. البته این قطعی نیست و محدودیت‌های مذکور باید در هر پنل خورشیدی تایید شود.
این شارژ کنترلر تا 30 آمپر را می‌تواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 32 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان می‌توانید از شارژ کنترلرهای MPPT استفاده کنید. از ابتدایی‌ترین شارژ کنترلرها ، سری Land Star است که برای سیستم‌های کوچک و کم هزینه بسیار مناسب است. انواع مختلف این سری LCD ندارند و حالت‌های مختلف اعم از حالت شارژ ، دشارژ ، حالت خاموش ، خطاها و … از طریق LED ها رمزگشایی می‌شود . ولتاژ شارژ باتری 8 الی 32 ولت است و از طریق شاخص LED می‌توانید میزان دشارژ را اندازه گیری کنید. ابعاد شارژ کنترلر LS3024EU برابر با 148 – 107 – 44 میلیمتر است و 290 گرم وزن دارد.
حفاظت الکترونیکی شامل موارد زیر می باشد:
سری E و EU ساده‌ترین نوع شارژکنترلر است که دارای حفاظت‌های حداقلی، اضافه ولتاژ باتری و بار ، اتصال کوتاه و دشارژ بیش از حد باتری می‌باشد. ارتباط بین کاربر و دستگاه توسط کلید برقرار می‌شود و برای بررسی حالات مختلف شارژکنترلر باید LEDهای دستگاه را رمزگشایی کرد. تفاوت سری E و EU در USB سری EU است که با ولتاژ 5 ولت و جریان 2 آمپر می‌تواند برای شارژ گوشی مورد استفاده قرار گیرد. کنترلرهای سری LS، ساده ترین شارژکنترلرهای موجود هستند، اما این سادگی به معنای عملکرد پایین آنها نیست. قیمت پایین و عملکرد مناسب، این سری را برای کسانی که نیاز به عملکرد ساده دارند بسیار محبوب کرده است. این کنترلر از نوع PWM است. تفاوت سری LS-EU با سری LS-E در این است که سری EU، پورت USB شارژر دارد که برای شارژ گوشی مناسب است. ارتباط بین کاربر و دستگاه از طریق 6 عدد LED و 1 کلید صورت می‌پذیرد. 4 عدد LED وضعیت شارژ باتری را مشخص می‌کنند. یک LED برای وضعیت پنل و یک LED برای وضعیت بار به کار رفته است . با کمک کلید می توان خروجی بار شارژکنترلر را خاموش و روشن کرد و نوع باتری را از بین Sealed، Flooded و Gel انتخاب کرد.
| LS3024EU | Type |
| 12/24VDC Auto | Nominal Voltage System |
| 30A | Rated Charge Current |
| 30A | Rated Discharge Current |
| 8V ~ 32V | Battery Voltage Input Range |
| 50V | Max PV open circuit Voltage |
| < 7mA | Self Consumption |
| ≤0.13V | Charge Circuit Voltage Drop |
| ≤0.17V | Discharge Circuit Voltage Drop |
| 5VDC/2A | USB Input Interface |
| -5mV/℃/2V | Temperature Compensation Coefficient |
| -35℃ ～ +55℃ | Working Environment Temperature |
| ≤95%,(N.C.) | Humidity |
| IP20 | Enclosure |
| Common Positive | Grounding |
| 148-107-44 mm | Overall Dimension |
| 138 mm | Mounting Dimension |
| Φ4.5 | Mounting Whole Size |
| 8AWG / 10mm2 | Terminal Size |
| 0.29 kg | Net Weight |
| شاخص LED | رنگ | وضعیت | دستورالعمل |
| LED پنل خورشیدی | سبز | ممتد | In Charging |
| LED پنل خورشیدی | سبز | خاموش | No Charging |
| LED پنل خورشیدی | سبز | چشمک سریع | Battery Over Voltage |
| LED مصرف کننده یا لود | سبز | ممتد | Load On |
| LED مصرف کننده یا لود | سبز | خاموش | Load Off |
| LED مصرف کننده یا لود | سبز | چشمک آهسته | Load Over Load |
| LED مصرف کننده یا لود | سبز | چشمک سریع | Load Short Circuit |
نحوه اتصال به سیستم
نحوه خروج از سیستم
نکته: برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد. نتیجه کلی:
سری LS E / EU در عین سادگی و هزینه پایین، عملکرد قابل قبولی دارد. برای افرادی که سیستم پیچیده‌ای نیاز ندارند بسیار مناسب است. 6 عدد LED برای نشان دادن وضعیت بار، آرایه خورشیدی و باتری به همراه یک کلید روشن/ خاموش بار و تنظیم نوع باتری ، تمام چیزی است که برای یک سیستم ساده خورشیدی ضروری بنظر می‌رسد.
