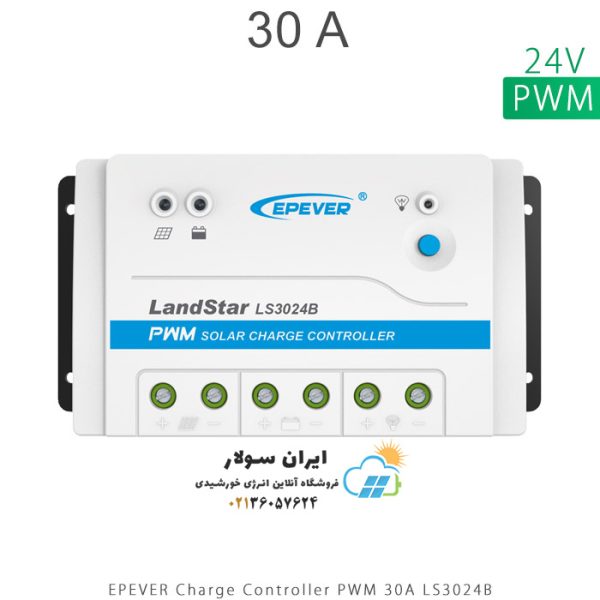

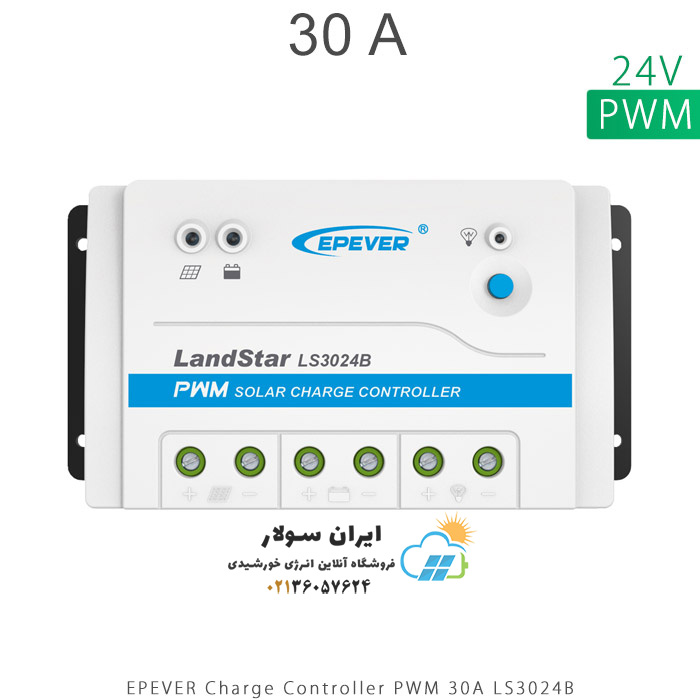

تکنولوژی این شارژ کنترلر PWM است و تا 30 آمپر را می‌تواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 ولت است (انتخاب اتوماتیک)
پنل‌های خورشیدی‌ای که ولتاژ مدار باز آنها کمتر از 50 ولت باشد و جریانی کمتر از 30 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا پنل‌های خورشیدی زیر 1200 وات مناسب شارژ کنترلر LS3024B هستند. البته این قطعی نیست و محدودیت‌های مذکور باید در هر پنل خورشیدی تایید شود.
این شارژ کنترلر تا 30 آمپر را می‌تواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 32 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان می‌توانید از شارژ کنترلرهای MPPT استفاده کنید.
سری B، سری قابل برنامه‌ریزی Land star است. Heat Sink آلومینیومی باعث میشود در دماهای بالا هم قابلیت کارکرد مناسبی داشته باشد . کابل RS 485 ، قابلیت ارتباط با کامپیوتر یا دیگر وسایل مانیتورینگ جهت Real Time Monitoring را ممکن کرده است. حفاظت هایی از جمله حفاظت Reverse Polarity برای آرایه و باتری به آن اضافه شده است .
ابعاد شارژ کنترلر LS3024B برابر با 201 – 101 – 57 میلیمتر است و 500 گرم وزن دارد.
کنترلرهای سری LS، ساده ترین شارژکنترلرهای موجود هستند، اما سری B از پیشرفته‌ترین تکنیک‌های دیجیتال بهره‌مند هستند.
ارتباط بین کاربر و دستگاه از طریق 3 عدد LED و 1 کلید صورت می‌پذیرد. 1 عدد LED وضعیت شارژ باتری را مشخص می‌کنند. یک LED برای وضعیت پنل و یک LED برای وضعیت بار به کار رفته است . با کمک کلید می توان خروجی بار شارژکنترلر را خاموش و روشن کرد و نوع باتری را از بین Sealed، Flooded و Gel انتخاب کرد.
– کنترلر PWM قابلیت شارژ باتری با سه مرحله Bulk ، Boost\Equalize و Float
– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel
– شاخص‌های LED برای مشخص کردن وضعیت باتری ، پنل و بار
– پورت RS485
– کلید برای خاموش/روشن بار و انتخاب نوع باتری
– حفاظت الکترونیکی شامل
1- حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection)
2- حفاظت اضافه ولتاژ خروجی ( Load Overload Protection)
3- حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection )
4- حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )
| LS3024B | Type |
| 12/24VDC Auto | Nominal Voltage System |
| 30A | Rated Charge Current |
| 30A | Rated Discharge Current |
| 8V ~ 32V | Battery Voltage Input Range |
| 50V | Max PV open circuit Voltage |
| < 7.8mA | Self Consumption |
| ≤0.28V | Charge Circuit Voltage Drop |
| ≤0.20V | Discharge Circuit Voltage Drop |
| – | USB Input Interface |
| -3mV/℃/2V | Temperature Compensation Coefficient |
| -35℃ ～ +55℃ | Working Environment Temperature |
| ≤95%,(N.C.) | Humidity |
| IP30 | Enclosure |
| Common Positive | Grounding |
| 201 -101 -57 mm | Overall Dimension |
| 190-70 mm | Mounting Dimension |
| Φ4.5 | Mounting Whole Size |
| 10mm2 | Terminal Size |
| 0.5kg | Net Weight |
3 پنل خورشیدی 330 وات >> شارژ کنترلر LS3024B >> باتری ها به صورت 24 ولت
3 پنل خورشیدی 300 وات >> شارژ کنترلر LS3024B >> باتری ها به صورت 24 ولت
3 پنل خورشیدی 280 وات >> شارژ کنترلر LS3024B >> باتری ها به صورت 24 ولت
(نکته: با کلیک بر روی هر پنل خورشیدی، می‌توانید به صفحه پنل خورشیدی مربوطه منتقل شوید و اطلاعات کامل آن را مشاهده کنید)
1- جهت نصب شارژ کنترلر در سیستم خورشیدی ابتدا باتری را به شارژ کنترلر متصل کنید ( به علامت مثبت و منفی روی باتری و دستگاه حتما توجه کنید )
بعد از اتصال باتری به شاخص باتری در کنترلر دقت کنید، اگر اتصال درست باشد سبز میشود، اگر سبز نشد به دستورالعمل کنترلر فصل 5 رجوع کنید. فیوز باتری را نزدیک باتری متصل کنید ( ترجیحا کمتر از 15 سانتی متر از باتری)
2- پنل خورشیدی را به سیستم متصل کنید، به مثبت و منفی توجه کنید
3- لود و یا مصرف کننده را به کنترلر متصل کنید.
نحوه اتصال به سیستم
1- ابتدا باید باتری به شارژ کنترلر متصل شود .
2-بعد از آن پنل خورشیدی متصل میشود .
3-در آخر بار مصرفی می تواند وصل شود.
نحوه خروج از سیستم
1-ابتدا بارها از شارژ کنترلر قطع می‌شوند.
2-بعد از آن پنل خورشیدی قطع میشود.
3-در انتها باتری از مدار خارج می شود .
